실린더 라이너 뜻, 무엇인가?

정의

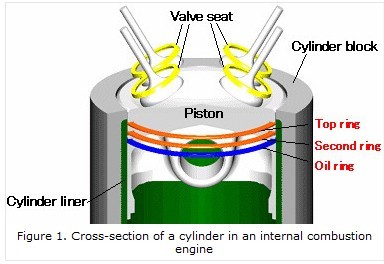

실린더 라이너(일부 지역에서는 실린더 슬리브라고도 함)는 엔진 블록 내에 설치되어 피스톤의 왕복 운동을 가능하게 하는 중요한 부품. 이는 엔진의 내부를 구성하며, 마모와 부식으로부터 실린더를 보호하는 역할







실린더 라이너의 기능

1. 슬라이딩 표면 형성: 실린더 라이너는 밸브와 밸브 시트 사이의 기밀성을 유지하여 압축 가스나 연소 가스의 누출을 방지
2. 열 전도성: 열을 효과적으로 전달하며, 밸브와 실린더 헤드 사이의 마찰과 온도를 낮춤
3. 기밀성 유지: 고압과 고온 환경에서도 실린더의 변형을 막아 기밀성을 유지





실린더 라이너의 성분

대부분 특수 합금 주철로 만들어지며, 내마모성을 높이기 위해 특정 온도에서 열처리 과정. 이 과정은 라이너의 수명을 현저히 향상







유형

1. 드라이 라이너 (건식 라이너): 냉각수와 접촉하지 않으며, 주로 실린더 블록과 직접 맞닿아 있음. 두께는 일반적으로 1.5mm에서 3mm 사이
2. 웨트 라이너 (습식 라이너): 냉각수와 직접 접촉하여 더 효율적인 냉각을 제공. 이 유형은 더 교체하기 쉽고, 벽 두께가 더 두꺼워 일반적으로 3mm에서 6mm 사이





건식 라이너와 습식 라이너 비교

• 교체 용이성: 습식 라이너는 교체가 용이하지만, 건식 라이너는 더 복잡한 과정
• 냉각 효율: 습식 라이너는 더 나은 냉각 효과를 제공하지만, 건식 라이너는 상대적으로 높은 작동 온도
• 누수 방지: 습식 라이너는 냉각수 누출을 방지하는 추가적인 누수 방지 조치가 필요
