가스산업기사 필답형 기출문제 PDF (18.1)

1. 암모니아의 공업적 제조법 반응식을 쓰시오.





2. 부취제에 대하여 다음 물음에 답하시오.

1) 부취제 주입 목적

2) 액체주입방식 3가지

답: 1) LPG, LNG는 무색, 무취이므로 누설 시 누설여부를 알 수 없어 폭발의 위험성을 가지고 있다. 누설 시 냄새를 통해 조 기 발견을 하기 위하여 부취제를 주입한다.

2) 펌프 주입방식, 적하 주입방식, 미터연결 바이패스방식







3. 지상에 설치되는 액화천연가스의 저장탱크 방호 종류 3가지 를 쓰시오.

답: 1) 단일 방호식 2) 이중 방호식 3) 완전 방호식







4. 전기방식법 중 희생양극법을 설명하고 장점과 단점을 각각 1 가지를 쓰시오.

답:

1) 정의 : 양극(anode)과 매설배관(cathode : 음극)을 전선으로 접속하고 양극 금속과 배관 사이의 전지작용(고유 전위차)에 의해서 방식전류를 얻는 방법이다.

2) 장점 : 시공이 간편하고, 단거리 배관에 경제적이다.

단점 : 전류조절이 어렵다. 양극의 보충이 필요하다.







5. 도시가스 배관의 접합부분은 용접하는 것을 원칙으로 하며, 용접부에 대하여 비파괴시험을 실시하여 이상이 없어야 하지 만, 비파괴시험을 하지 않아도 되는 배관 3가지를 쓰시오.

답:

1) 가스용 폴리에틸렌관

2) 저압으로서 노출된 사용자 공급관

3) 관지름 80mm 미만인 저압의 매설배관

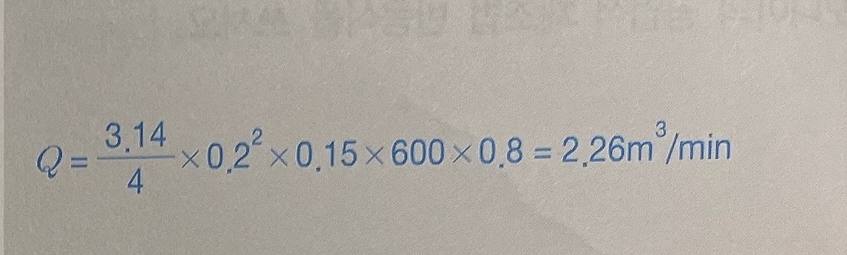

6. 왕복동 압축기의 실린더 안지름이 200mm, 행정거리가 150mm, 회전수가 600pm, 체적효율이 80%일 때 피스톤 압출 량(m'/min)을 계산하시오.





7. 르샤틀리에의 법칙을 공식과 함께 설명하시오.





8. 저장능력 10만 톤인 LNG 저압 지하식 저장탱크의 외면과 사 업소 경계까지 유지하여야 하는 거리는 얼마인가? (단, 유지 하여야 하는 거리 계산 시 적용하는 상수 는 0.24로 한다)





9. 일반용 액화석유가스 압력조정기의 입구측 기밀시험 압력 은 각각 얼마인가?

1단 감압식 저압조정기 :

2단 감압식 1차 조정기 :

답:

1) 1.56MPa 이상

2) 1.8MPa 이상







10. 다음에 설명하는 방폭구조의 명칭을 쓰시오.

1) 방폭전기기기의 용기 내부에 보호가스(신선한 공기 또는 불 활성 가스)를 압입하여 내부압력을 유지함으로써 가연성 가스 가 용기 내부로 유입되지 않도록 한 구조

2) 방폭전기기기의 용기 내부에서 가연성 가스의 폭발이 발생 할 경우 그 용기가 폭발압력에 견디고 접합면, 개구부 등을 통 하여 외부의 가연성 가스에 인화되지 않도록 한 구조

3) 방폭전기기기 용기 내부에 절연유를 주입하여 불꽃, 아크 또 는 고온 발생부분이 기름 속에 잠기게 함으로써 기름면 위에 존 재하는 가연성 가스에 인화되지 않도록 한 구조

4) 정상운전 중에 가연성 가스의 점화원이 될 전기불꽃, 아크 또 는 고온부분 등의 발생을 방지하기 위하여 기계적, 전기적 구조 상 또는 온도 상승에 대하여 특히 안전도를 증가시킨 구조

5) 정상 시 및 사고(단선, 단락, 지락 등) 시에 발생하는 전기불 꽃, 아크 또는 고온부에 의하여 가연성 가스가 점화되지 않는 것이 점화시험, 기타 방법에 의하여 확인된 구조

답:

1) 압력 방폭구조

2) 내압 방폭구조

3) 유입 방폭구조

4) 안전증 방폭구조

5) 본질안전 방폭구조







11. 일반용 액화석유가스 압력조정기가 그 압력조정기의 안 전성과 편리성을 확보하기 위하여 갖추어야 할 제품 성능 5가 지를 쓰시오.

답: 1) 내압 성능 2) 기밀 성능 3) 내구 성능 4) 내한 성능 5) 다이어프램 성능







12. 매설배관에 발생하는 부식에 대한 설명 중에서 () 안에 알 맞은 용어를 넣으시오.

[보기] 매설배관 주위의 토양 중에 포함되는 수분 및 기타의 화학성 분 등에 의해서 형성되는 국부전지에 의한 부식으로서 부식 이 발생하기 쉬운 곳으로는 pH가 극단적으로 다른 곳의 모래 와 점토질 등과 같이 토양 중의 (1 )농도가 다른 경계 부근 등 이 있고, 토양 속에 현기성 황산염 환원박테리아가 존재하는 곳에서 (2 )부식이 발생한다.

답: 1) 산소 2) 자연







13. 액화석유가스 용기를 실외장소에 보관하는 기준이다. ( ) 안에 알맞은 숫자를 넣으시오.

1) 실외저장소 안의 용기군 사이에 통로를 설치할 때 용기의 단위 집적량은 ()톤을 초과하지 아니할 것

2),팰릿(pallet)에 넣어 집적된 용기군 사이의 통로는 그 너비 가 ( )m 이상일 것

3) 팰릿에 넣지 아니한 용기군 사이의 통로는 그 너비가 ()m 이상 일것

4) 실외저장소 안의 팰릿에 넣어 집적된 용기의 높이는 ()m 이하 일 것

답:

1) 30

2) 2.5

3) 1,5

4) 5







14. 도시가스의 프로세스 수증기 개질법 중 원료 중에 함유 된 불순물을 제거하는 수첨 탈황법에 첨가하는 물질은 무엇 인가? 답: 수소 15. 왕복동 다단압축기에서 대기압 상태의 20°C 공기를 흡입 하여 최종단 에서 토출압력 25kgf/cm2 . g, 온도 60°c의 압축공 기 28m2 를 토출하면 체적효율(%)은 얼마인가? (단, 1단 압축 기의 이론적 흡입체적은 800m3이고, 대기압은 1.033kgf/cm2 이다)
