가스산업기사 필답형 기출문제 PDF (19.2)

1. 도시가스 원료 중 액체 성분에 해당하는 것 2가지를 쓰시오.

답: 나프타(Naphtha) LNG(액화천연가스) LPG(액화석유가스)







2. 도시가스 정압기 중 피셔(Fisher)식 정압기의 2차압 이상 저하의 원인과 예방 대책 4가지를 각각 쓰시오.

답:

1) 2차압 이상 저하의 원인

-정압기의 능력 부족

-필터의 먼지류의 막힘

-파일럿의 오리피스의 녹 막힘

-센터 스템의 작동 불량

-스토로트 조정 불량

-주 다이어프램 파손

2) 2차압 이상 저하의 예방 대책

-적절한 능력을 갖는 정압기로 교체

-필터의 교환

-정압기 분해 정비 및 부품 교체

-다이어프램 교환







3. 도시가스 원료로 사용하는 오프 가스(Of gas)의 제조공정을 설명하시오

답:

1)오프가스는 석유정제 오프 가스와 석유화학 오프 가스 로 분류된다. 석유정제 오프 가스는 원유를 상압증류, 감 압증류 및 가솔린 생산을 위한 접촉개질공정 등에서 발생 하는 가스를 회수한 것이다.

2)석유화학 오프 가스는 나프타 분해에 의해 에틸렌을 제 조하는 공정에서 발생하는 가스를 회수한 것이다.







4. 비중이 0.64인 가스를 길이 300m 떨어진 곳에 저압으로 시 간당 145m3로 공급하고자 할 때 압력손실이 수주로 20mm이 면 배관의 최소 관 지름(mm)은 얼마인가? (단, 폴의 정수 K는 0.707이다)





5. 압축가스설비 저장능력 산정식을 쓰시오 (단, Q: 저장능 력[m3] P: 35°C에서 최고충전압력[MPa], V: 내용적[m3]을 의미한다)

답: Q- (10P+ 1) V







6. 부탄 200kg/h를 기화시키는데 20,000kcalh의 열량이 필요 한 경우 효율이 80%인 온수순환식 기화기를 사용할 때 열교 환기에 순환되는 온수량(Ln)은 얼마인가? (단, 열교환기 입 구와 출구의 온수 온도는 60°C와 40°c이며, 온수의 비열은 1kcalkg• C, 비중은 1이다)

답: 20,000 = X x 1 x(60 - 40) x 0.8 = 1,250L/h







7. 내진설계 시 지진기록 측정장비 종류 2가지를 쓰시오.

답: 가속도계 속도계







8. LPG를 이송하는 펌프에서 발생하는 베이퍼 로크(Vapor Lock) 현상의 방지법 4가지를 쓰시오.

답:

1)실린더 라이너의 외부를 냉각한다.

2) 흡입배관을 크게 하고 단열 처리한다.

3)펌프의 설치위치를 낮준다.

4)흡입배관을 청소한다.







9. 고압가스설비에 부착하는 과압 안전장치의 작동압력에 대한 기준 중 ( ) 안에 알맞은 숫자를 넣으시오.

액화가스의 고압가스설비 등에 부착되어 있는 스프링식 안 전밸브는 상용의 온도에 있어서 당해 고압가스설비 등 내의 액화가스의 상용의 체적이 당해 고압가스설비 등 내의 내용 적의 ( )%까지팽창하게 되는 온도에 대응하는 당해 고압가 스설비 등 안의 압력 에서 작동하는 것일 것

답: 98

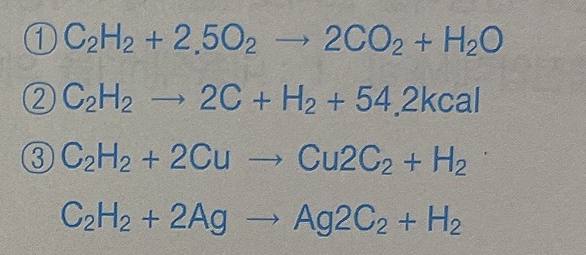

10. 아세틸렌에서 발생하는 폭발 종류 3가지의 반응식을 쓰시오.

1) 산화폭발 :

2) 분해폭발 :

3) 화합폭발 :





11. 직동식 정압기에서 2차 압력이 설정압력보다 낮을 때 작 동원리에 대하여 설명하시오.

답: 정압기 스프링 힘이 다이어프램을 받치고 있는 힘보다 커서 다 이어프램에 연결된 메인밸브를 열리게 하여 가스의 유량이 증 가하게 되며 2차 압력을 설정압력으로 유지되도록 작동한다.







12. 가스압축에 사용하는 압축기에서 다단 압축의 복적 4가지 를 쓰시오

답:

1) 소비동력감소

2) 이용효율의 증가

3) 힘의 평형 유지

4) 가스 온도 상승방지







13. 압축기에서 용량 제어를 하는 이유 2가지를 쓰시오.

답:

1) 경제적인 운전

2) 소요 동력 감소

3) 가동 시 경부하 가동







14. 고압가스 시설에서 전기방식 조치대상 2가지를 쓰시오.

답: 1) 지중 및 수중에 설치하는 강재배관 2) 저장탱크







15. 고압가스설비에 설치하는 피해저감설비의 종류 2가지 를 쓰시오.

답: 1) 방류둑 2) 방호벽 3) 살수장치 4) 제독설비 5) 중화 • 이송설비 6) 온도상승 방지설비
